• Analiz Standardı
• Donatı Seçimi
• Perde Sürtünme Kesmesi Kontrolü

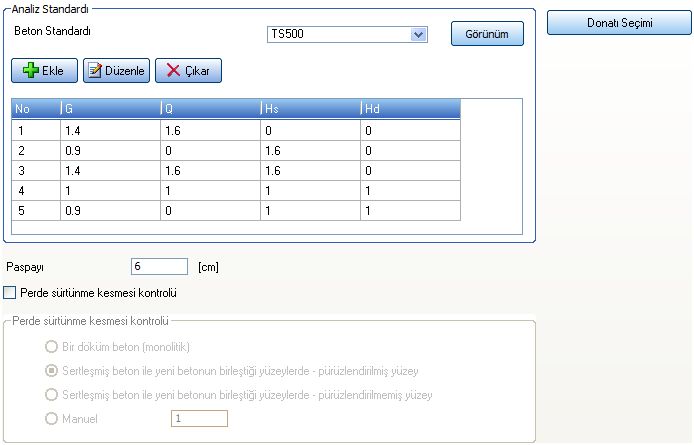

• Beton Standardı: TS500 otomatik olarak seçilidir.

Görünüm butonuna basıldığında kullanılan değerleri görebilirsiniz.



• Yük Kombinasyonları: iCad Konsol da varsayılan olarak beş kombinasyon tanımlıdır. Ekle, düzenle, çıkar butonlarını kullanarak kombinasyon ekleyebilir, önceden tanımlanmış olan kombinasyonları düzenleyebilir veya iptal etmek istediğiniz kombinasyonu çıkartabilirsiniz.

Tanımlı Kombinasyolar:
1. 1.4G + 1.6Q
2. 09G + 1.6Hs
3. 1.4G + 1.6Q + 1.6Hs
4. G + Q + Hs + Hd
5. 0.9G + Hs + Hd


• Butonlar:


• Düzenle: TS500 değerlerini inceleyebileceğiniz pencereyi açar.

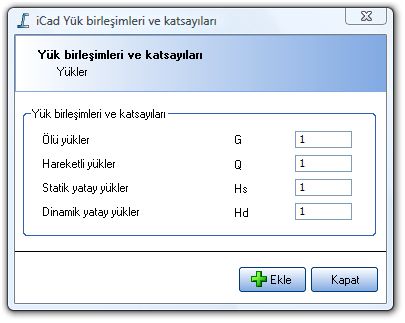

• Ekle: Yeni yük kombinasyonu ekler. "Ekle" butonu işlemi onaylamanızı sağlar.

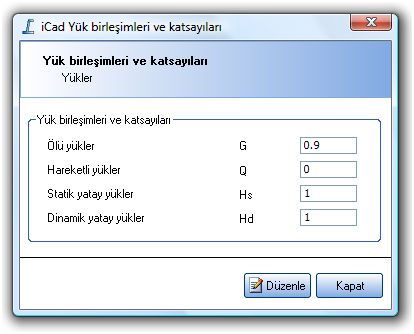

• Düzenle: Tanımlanmış olan yük kombinasyonunu değiştirmenizi sağlar."Düzenle" butonu işlemi onaylamanızı sağlar.





• Çıkar: Listeden çıkarmak istediğiniz kombinasyonu çıkarmanızı sağlar.

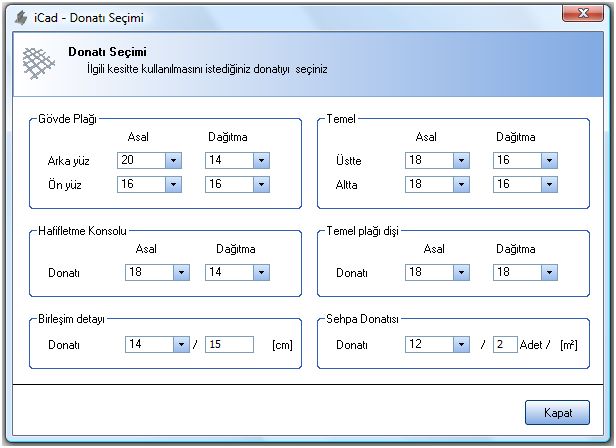

    Donatı seçimi butonundan çalışmak istediğiniz donatı çaplarını belirleyebilirsiniz. f8'den f32'ye kadar donatı seçimini buradan yapabilirsiniz.




    Bu pencere altı kısımdan oluşmaktadır.Bunlar:

1. Gövde Plağı:
   • Arka yüz
     • Asal Donatı: f20 varsayılan olarak atanmıştır.
     • Dağıtma Donatısı: f14 varsayılan olarak atanmıştır.
   • Ön yüz
     • Asal Donatı: f16 varsayılan olarak atanmıştır.
     • Dağıtma Donatısı: f16 varsayılan olarak atanmıştır.


2. Temel Donatıları
   • Üstte
     • Asal Donatı: f18 varsayılan olarak atanmıştır.
     • Dağıtma Donatısı: f16 varsayılan olarak atanmıştır.
   • Altta
     • Asal Donatı: f18 varsayılan olarak atanmıştır.
     • Dağıtma Donatısı: f16 varsayılan olarak atanmıştır.


3. Hafifletme Konsolu
   • Asal Donatı: f18 varsayılan olarak atanmıştır.
   • Dağıtma Donatısı: f14 varsayılan olarak atanmıştır.


4. Temel Plağı Dişi
   • Asal Donatı: f18 varsayılan olarak atanmıştır.
   • Dağıtma Donatısı: f18 varsayılan olarak atanmıştır.


5. Sehpa Donatısı
   • Çap: f12 varsayılan olarak atanmıştır.
   • Sayı: Metrekareye 2 adet varsayılan olarak atanmıştır.


6. Birleşim Detayı Donatısı
   • Çap: f14 varsayılan olarak atanmıştır.
   • Aralık: 15 cm varsayılan olarak atanmıştır.

    "Perde sürtünme kesmesi kontrolü" kutucuğu işaretlendiğinde alt kısımdaki çerçeve aktif olacaktır. İnşaat derzlerinde aktarılan kesme kuvveti oranını belirleyebilmek için TS500 de tanımlanan durumlar bu çerçevede listelenmiştir. Bunların dışında bir oran olduğunu düşünüyorsanız manuel seçeneğini seçerek aktarım oranını kendiniz belirleyebilirsiniz.




    Oran belirlemesinde kullanılan durumlar aşağıda listelenmiştir:

• Bir döküm beton(monolitik): Oran = 1.4
• Sertlemiş beton ile yeni betonun birleştiği yüzeylerde - pürüzlendirilmiş yüzey: Oran = 1
• Sertlemiş beton ile yeni betonun birleştiği yüzeylerde - pürüzlendirilmemiş yüzey: Oran = 0.6
• Manuel: Oran = Kullanıcı tanımlı

Varsayılan olarak "Sertlemiş beton ile yeni betonun birleştiği yüzeylerde - pürüzlendirilmiş yüzey" değeri atanmıştır.
