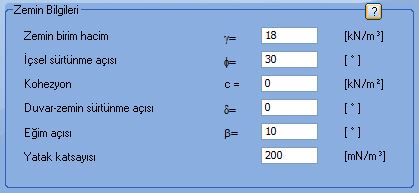

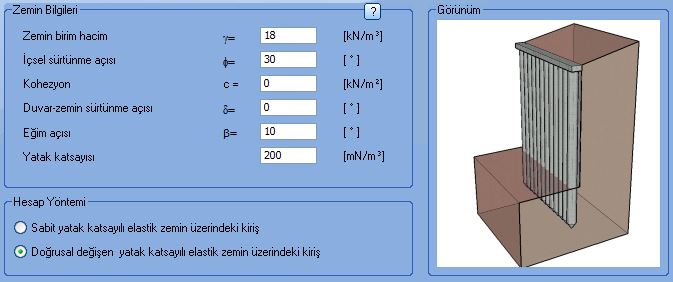

Zemin bilgilerinin girilebildiği çerçevedir. Bu çerçeveden:
- Birim Hacim Ağırlığı,
- İçsel Sürtünme Açısı,
- Kohezyon,
- Duvar-Zemin Sürtünme Açısı,
- Eğim Açısı,
- Yatak Katsayısı,
değerlerini "Zemin Etüt Raporu" doğrultusunda girebilirsiniz. Bu değerlerin birimleri köşeli parantez içerisinde sağ taraflarında belirtilmiştir.
butonunun açıklamasına buradan ulaşabilirsiniz.

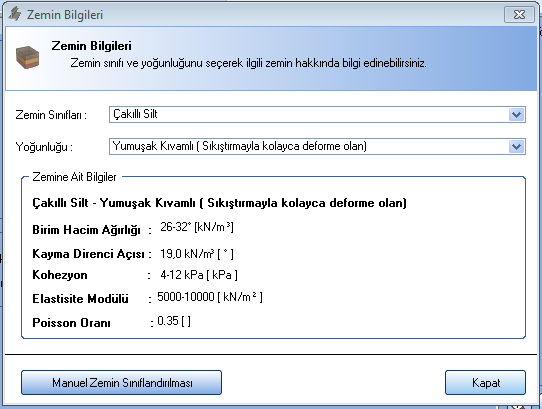

butonu tıklandığında zemin bilgileri hakkında size bilgi verecek pencere açılır. Bu pencereden:
- Zemin Sınıfları: Database de tanımlanmış zemin sınıflarını seçebilirsiniz.
Tanımlı Zemin Sınıfları:
- Çakıllı Silt
- Çakıllı Kil
- Kumlu Silt
- Kumlu Kil
- Düşük veya Orta Plastiklikteki Silt
- Düşük veya Orta Plastiklikteki Kil
- Yüksek veya Çok Yüksek Plastiklikteki Silt
- Yüksek veya Çok Yüksek Plastiklikteki Kil
- İyi Sınıf Kum
- Kötü Sınıf Kum
- İnce Taneli Kum
- Siltli Kum
- Killi Kum
- İyi Sınıf Çakıl
- Kötü Sınıf Çakıl
- İnce Taneli Çakıl
- Siltli Çakıl
- Killi Çakıl
- Zemin Yoğunluğu: Seçtiğiniz zemin sınıfına uygun zemin yoğunluğunu buradan belirleyebilirsiniz.
Seçilebilecek zemin yoğunluğu zemin içerisinde bulunan ince taneye göre iki farklı şekilde gruplandırılmıştır.
Birinci Grup: İnce taneli zeminlerdeki yoğunluk:
- Yumuşak Kıvamlı (Sıkıştırmayla kolayca deforme olan)
- Sert Kıvamlı (Elle sıkıştırmayla zorla deforme olan)
- Rijit Kıvamlı, Sr>0,8 (Tırnağa kolayca girebilen, doygunluk derecesi > 0,8)
- Rijit Kıvamlı, Sr<0,8 (Tırnağa kolayca girebilen, doygunluk derecesi < 0,8)
- Çok Rijit Kıvamlı, Sr>0,8 (Kuru, tokmakla ufalanan, doygunluk derecesi > 0,8)
- Çok Rijit Kıvamlı, Sr<0,8 (Kuru, tokmakla ufalanan, doygunluk derecesi < 0,8)
İkinci Grup: Kalın taneli zeminlerdeki yoğunluk:
- Orta Yoğunluktaki Toprak
- Yoğun Toprak (Id>0,67)
- Gevşek Toprak (Id<0,33)
- Zemine Ait Bilgiler:
Yukarıda bahsi geçen zemin bilgileri seçildikten sonra zemin parametreleri hakkında size genel bilgiler veren çerçevedir. Bu değerler kullanıcıya genel bilgi vermek için olup olası hataları engellemek amacıyla oluşturulmuştur. Parametler şu şekilde sıralanmaktadır:
- Birim Hacim Ağırlığı
- Kayma Direnci Açısı
- Kohezyon
- Elastisite Modülü
- Poisson Oranı
değerlerini kontrol değiştirebilirsiniz. Bu değerlerin birimleri köşeli parantez içerisinde sağ taraflarında belirtilmiştir.

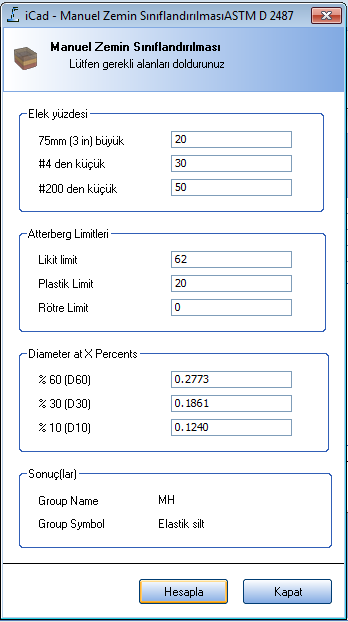

- Manuel Zemin Sınıflandırılması:
Zemin Sınıflandırması için kullanılan parametreleri "Manuel Zemin Sınıflandırılması" penceresinden giriş yaparak da zemin sınıfını belirleyebilirsiniz.
Parametreler şu şekildedir:
- Elek Yüzdesi
- Atterberg Limitleri
- En Büyük Dane Çapları Yüzdeleri
